重载连接器污染等级详解

污染程度

以下分类符合IEC60664-1
设备的测定与环境条件有关，可能出现的污染会影响其导电能力，并和湿度一起影响表面绝缘性能。污染程度会通过爬电距离影响部件的结构。污染程度根据环境条件为无防护的裸露隔离层定义。

污染等级Ⅰ
无污染或仅出现干燥的非导电污染，该污染没有任何影响。如计算机房和测量设备房。

污染等级Ⅱ
仅出现非导电污染，但是必须预期到凝露会偶然发生短暂的导电性污染。如住宅、商厦、实验室、精密机械车间。

污染等级Ⅲ
有导电污染或由于预期的凝露使干燥的非导电性污染变为导电性污染。如未加热的仓库、车间或锅炉房内以及机组的电器设备或机床。欧科瑞工业用连接器就是按照该污染程度设计的。

污染等级Ⅳ
造成持久导电性污染，例如由于导电尘埃或雨雪所引起的。如在露天或户外空间、火车或者有轨电车的车顶设备。

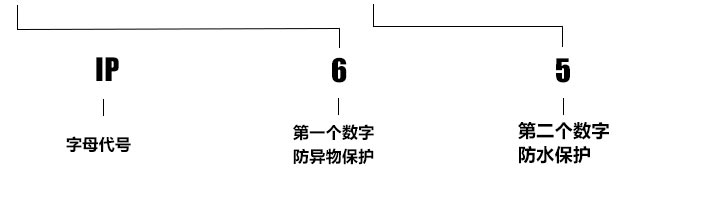

保护等级一览表（International Protection）
数字	保护范围	数字	保护范围
0	无安全防护：无接触保护，无防固体异物保护。	0	无防水保护。
1	防大件异物保护：防止手部大面积接触，防止直径大于50mm的异物。	1	防滴水保护：防止垂直滴落的水滴。
2	防中等大小异物保护：防止手指接触，防止直径大于12mm的异物。	2	防倾斜滴水保护：防止倾斜滴落的水滴（在垂直面15°以内的任意角度）。
3	防小件异物保护：防止工具，铁丝等直径大于2.5mm的物体接触，防止直径大于2.5mm的异物。	3	防洒水保护：防止来自垂直面60°以内任意角度的洒水。
4	防颗粒状异物保护：同3所述，防异物直径大于1mm。	4	防喷水保护：防止来自各个方向的喷水。
5	防灰尘积保护：防止接触，防止内部灰尘沉积。	5	防射水保护：防止来自任意角度的冲射喷水（喷嘴）。
6	防灰尘进入保护：全面防止接触，防止灰尘进入。	6	防淹水保护：防止暂时性的淹水。
		7	防浸水保护：防止暂时性的浸水。
		8	防潜水保护：防止长时间浸没时加压水进入。

重载连接器

连接器特殊规定

依据连接器标准，若符合特定的条件，设备上可使用适用于更低污染等级的连接器。也就是说，在污染等级3时，可使用连接器在污染等级2时的电器参数。

对于防护等级为IP54或更高（根据IEC 60529）的连接器，密闭外壳内的绝缘件会处于更低的污染等级的环境。由连接器外壳确保密闭性，且只有在测试或维护时才会脱开，配合在一起的连接器也是如此。

重载连接器，工业连接器

在下列情况下满足上述条件：

·防护等级至少为IP54的连接器。

·安装在外壳内，且如标准中所述仅为检测和维护目的而脱开的连接器。

·安装在外壳内，且在脱开状态下通过护盖达到至少IP54防护等级的连接器。

·安装在防护等级不低于IP54控制柜的连接器。

注：如果在脱开状态下，连接器暴露在工业氛围中一段时间，该连接器就不适用上述条件。

污染程度Ⅱ的连接器应用示例

·驱动电机上的连接器，仅在更换损坏的电机时才能脱开，即使用场合的污染程度为3。

·防护等级达到IP54的控制柜内连接器，此时甚至可以不需要连接器自有的防护等级为IP54的外壳。

·模块化安装的设备上的连接器，仅在运输时才脱开，能快速的安装及调试，利用保护盖或适宜的包装能确保运输中连接器免受污染。
